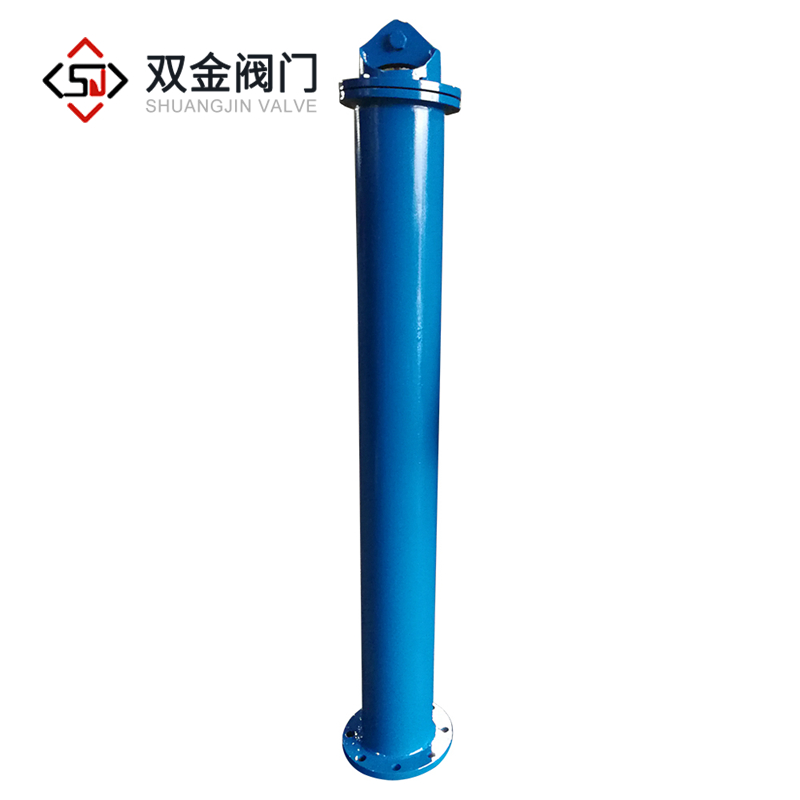

本公司生產的DN150手動套筒閥主要由啟閉機、閥體、調節筒等構成,一般用于沉淀池排泥井中進行池外排泥，由于其結構為內外伸縮套筒,故亦可用于配水井或出水井中調節水位。

產品規格：DN150

產品型號：TF-1

公稱壓力：0.1MPa

適用溫度：≤100℃

使用介質：清水、污水、海水、泥沙等

閥體材料：球墨鑄鐵、不銹鋼、鑄鐵、碳鋼等。

工作水頭：正向≤10m-H2O;反向≤2m-H2O

應用領域：生活小區、養殖業、水力設備、凈化水廠也適用于反應池，濾池，沉淀池等排泥管道上。當水深H超過3米時需另外注明。

一、DN150手動套筒閥性能參數:

1.傳動：手動、蝸輪、傘齒輪、氣動/電動(帶手動)

2.連接：法蘭、焊接

3.結構：上展式、下展式、柱塞式、搪玻璃等。

4.密封：軟密封、硬密封、襯膠、襯氟等。

5.壓力：1.0Mpa≤2.5Mpa

6.口徑：DN15≤DN300

二、DN150手動套筒閥產品特點：

1、開度可調，能實現同規格不同排量。

2、自帶導向，操作力小。

3、密封性能好，使用經濟。

4、若配套電動啟閉機可實現自動控制。

三、DN150手動套筒閥安裝與調試：

1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著。

2、各連接部位螺栓，要求均勻擰緊。

3、檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活。

4、用戶在安裝前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性。

5、用戶在安裝時，必須預留閥門驅動的必要空間。

6、將絲桿與調節筒吊耳連接后，并調整絲桿中心后,將啟閉機底板與預埋鋼板焊固。

7、焊接好后將中間壓盤螺栓上下對角均勻上緊，切勿壓偏。

8、手動調節手輪查看調節筒活動是否上下自如。

四、DN150手動套筒閥工作原理：

套筒閥工作原理采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接收工業自動化控制系統輸入的（0-10mA DC或4-20mA DC）相關信號，并借助一系列部件，自動地控制調節閥開度，從而達到對管道內流體壓力、溫度、流量、液位等工藝參數的連續調節。
